클래스 다이어그램의 연관 관계 종류와 표현



안녕하세요!

이번 포스팅에서는 클래스 다이어그램에 대해서 알아보고, 그 클래스 간의 논리적/물리적 관계를 나타내는 연관 관계의 종류와 유스케이스 다이어그램에서의 화살표 등 표현 방법을 정리해보겠습니다.



---

클래스 다이어그램 분석

클래스 다이어그램은 클래스 네임(Class name)과 어트리뷰트 그리고 오퍼레이션으로 구성되어 있다. 기본적으로 이 세 가지가 다이어그램의 구성 요소로 존재하고 클 래스 네임, 어트리뷰트, 오퍼레이션 순으로 위에서 아래로 배치된다.



클래스 다이어그램 예시



어트리뷰트는 속성, 오퍼레이션은 그 속성들로 수행할 함수라고 생각하시면 되겠습니다.





---

클래스 간의 연관

연관은 클래스 간의 논리적/물리적 관계를 나타낸다. 선과 선 끝의 머리 모양을 통해 관계를 구분한다.



1. Dependency 의존 연관 관계

클래스가 다른 클래스와의 의존성을 가지고 있는 경우 의존 클래스의 상태 변 화는, 즉 이를 참조하고 있는 클래스의 상태 변화(의존)를 의미한다.

Dependency 의존 연관





2. Association / Directed Association 연관 관계 / 직접 연관 관계

Association은 객체 간의 연관 관계를 나타낸다. 객체 지향에서 Association 은 보통 인스턴스 변수로의 참조를 의미한다. 즉, 상대 클래스의 인스턴스를 어트리뷰트로 가질 때 Association Relationship(연관 관계)이 있다고 한다. 이때의 관계는 명료한 모델링을 필요로 하며, 보통 양방향성을 나타내는 Association(Standard)과 단방향성을 나타내는 Directed Assocation이 사용 되는 것을 확인한다.

Association / Directed Association 연관 관계 / 직접 연관 관계





3. Aggregation 집합 연관

Association 개념에서 조금 더 확장된 개념으로 전체와 부분의 관계를 나타 낸다. 두 개의 클래스가 서로 연관 관계를 가지며 전체 - 부분 관계를 가질 때 Aggregation으로 표기한 것을 확인한다.

Aggregation 집합 연관





4. Composition 합성 연관

Composition은 Aggregation처럼 전체와 부분의 관계를 띄고 있지만 부분에 해당하는 클래스의 라이프사이클이 전체를 의미하는 클래스의 라이프사이클과 동일하다는 점에서 차이점을 보이는 것을 확인한다.

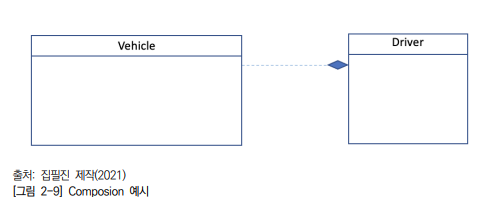

Composition 합성 연관





5. Generalization 일반화 연관 관계

Generalization은 "is A" 관계를 가지는 두 클래스 간의 관계를 의미한다. 객체 지향에서는 Generalization(일반화)를 부모 클래스와 자식 클래스간의 "상속" 관계로 해석된다. 자식 클래스들은 부모 클래스가 가지는 공통 특징(속성 or 행동)을 가진 것을 확인한다.

Generalization 일반화 연관





6. Realization 실체화 연관 관계

객체지향에서 Realization은 명세화된 혹은 정의만 된 오퍼레이션을 실체화하는 것을 의미한다. 즉, 인터페이스(Interface)로 명세화된 기능을 실제 기능으로 구현하는 것을 말하는데, 인터페이스의 Implement로 확인하면 된다.

Realization 실체화 연관







이 글의 모든 출처는 NCS 학습모듈 교육자료에 있습니다.
