구조적 분석 기법, 객체지향 분석 기법, 프로그래밍 언어 : 기능 모델 분석 기법



안녕하세요!

이번 포스팅에서는 프로그래밍 언어를 구조적(절차 중심) 프로그래밍 언어와 객체지향 프로그래밍 언어로 구분해보고,

기능모델을 분석하는 기법들과 어떤 상황에 각 기법들을 이용하는지 자세히 알아보도록 하겠습니다.





---

프로그래밍 언어

프로그래밍 언어는 소프트웨어공학 방법론의 패러다임과 연관되므로 프로그래밍의 패러다임 형태에 따라 구분한다. 대표적인 프로그래밍 언어는 다음과 같다.



1. 구조적 프로그래밍 언어

Fortran, Cobol, Pascal, C 등이 대표적인 절차 중심 프로그래밍 언어이다.

-> 절차 지향 프로그래밍 언어라고도 하며, SW의 사용 절차에 따라 처리하도록 프로그램 전체를 유기적으로 구성하는 것을 말합니다.



2. 객체지향 프로그래밍 언어

C++, C#, Java 등이 대표적인 객체 중심 프로그래밍 언어이다.

-> 변수와 같은 자료와, 그 자료로 수행할 기능을 합쳐 객체로 만들어 그것을 중심으로 프로그램을 구성하는 것을 말합니다.





---

기능모델 분석 기법

시스템 요구사항을 분석하는 기법에는 구조적 분석 기법, 객체지향 분석 기법, 정보공학 분석 기법, 정형화 분석 기법 등이 있다.

기능모델 분석 기법에서는 요구사항 분석 기법 중 대표적으로 구조적 분석 기법과 객체지향 분석 기법 에 대해 알아본다.



1. 구조적 분석 기법(Structured Analysis Method)

방법론은 불명확한 사용자 요구사항 도출과 변경으로 의사소통에 어려움이 있고, 하위 모듈에서 상위 모듈로 가는 상향식(Bottom-up) 방식의 개발로 인해 상위 모듈의 에러(Error) 발생 시 오류 수정의 어려움이 있었다.

이러한 어려움을 해결하기 위 해 등장한 구조적 분석 기법은 구조적 프로그래밍에 뿌리를 두고 있다.

소프트웨어 시스템을 데이터를 처리하는 프로세스로 볼 때, 데이터보다는 데이터를 처리하는 기능을 위주로 분석하는 방법이다.

문제를 기능적 관점의 프로세스로 나누고, 각 프로세스에 따라 어떠한 입력 자료와 출력 자료가 필요한지는 나중에 고려한다.

즉, 분할과 정복(Divide & Conquer) 방식에 의해 추상적인 개념부터 점차적으로 세분화한다.





2. 객체지향 분석 기법(Object Oriented Analysis Method)

객체지향 분석 기법은 구조적 분석 기법과 근본적으로 접근 방식을 달리한다.

둘은 개념화하는 방식이 서로 달라 문제를 정의하고 분할하는 방법 또한 다르다.

객체지향 분석 기법은 요구사항을 추출하고 이를 사용 사례, 즉 유스케이스(Use Case)로 표현하는 방식을 통해 시스템의 요구사항을 분석한다.





반응형

---

목표 시스템 특성에 맞는 기능모델 기법 선정하기

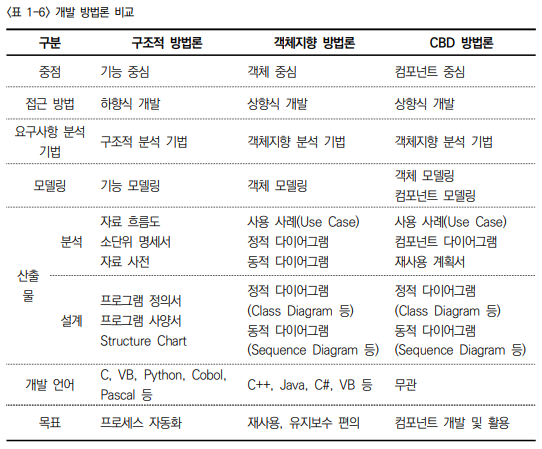

1. 개발 방법론에 따른 프로그래밍 언어 유형 확인

개발 방법론에 따라 사용하는 프로그래밍 언어 유형, 요구사항 분석 기법, 모델링이 다르기 때문에 각 개발 방법론의 특성을 파악하여 기능모델 설계 기법을 선정한다.



구조적 방법, 객체지향 방법, CBD 방법





2. 구조적 분석 기법이 적합한 경우

구조적 분석 기법

(1) 구조적 분석 기법이 적합한 목표 시스템의 환경

목표 시스템의 환경이 프로세스 및 기능 중심의 시스템 환경이라면 구조적 분석 기법을 선정한다.

또한, 추상화된 개념에서부터 세분화하는 방식이라면 구조적 분석 기법을 선정한다.



(2) 구조적 분석 기법이 적합한 목표 시스템의 특성

개발 방법론이 구조적 방법론이고 프로그래밍 언어가 절차적 언어 기반이면 구조적 분석 기법을 선정하여 기능 모델링을 수행한다.





3. 객체지향 분석 기법이 적합한 경우

객체지향 분석 기법



(1) 객체지향 분석 기법이 적합한 목표 시스템의 환경

목표 시스템의 환경이 객체 및 컴포넌트 중심의 시스템 환경이라면 객체지향 분석 기법을 선정한다.

또한, 재사용 및 유지보수 중심이거나 컴포넌트 간의 연계 중심인 시스템이라면 객체지향 분석 기법을 선정한다.



(2) 객체지향 분석 기법이 적합한 목표 시스템의 특성

개발 방법론이 객체지향 방법론이거나 CBD 방법론이고 프로그래밍 언어가 객체 지향 언어 기반이면 객체지향 분석 기법을 선정하여 기능 모델링을 수행한다.

목표 시스템 특성이 객체의 관점에서 소프트웨어 시스템의 기능을 분석하는 방식 이라면 객체지향 분석 기법을 선정하여 기능 모델링을 수행한다.



---



이렇게 객체지향과 절차지향인 구조적 분석 방법 두 가지를 비교하여 알아보았습니다.



SW는 특성에 따라 객체지향, 절차지향 및 관점지향 등 다양한 방법론이 있습니다.

이를 잘 구분하고, 어느 상황에 쓸 수 있을지 식별하는 것이 중요합니다.





위 내용의 모든 출처는 NCS SW개발 학습모듈 - 기능모델링 에 있습니다.
