연계 메커니즘의 정의와 연계 방식, 구성 요소 : JDBC, API, EAI, Socket 등



이번 포스팅은 저번 연계 시스템(https://iworldt.tistory.com/107)에 이어 연계 메커니즘에 대해 알아보도록 하겠습니다.



연계 시스템의 구성 요소 간의 체계를 연계 메커니즘이라고 이해하시고 공부를 시작하시면 보다 더 이해하시기 좋을 것 같습니다.



---





연계 메커니즘의 구성 요소와 기능

연계 메커니즘은 데이터를 생성하여 전송하는 송신 체계와 수신하여 운영 DB에 반영하는 수신 체계로 구성된다.

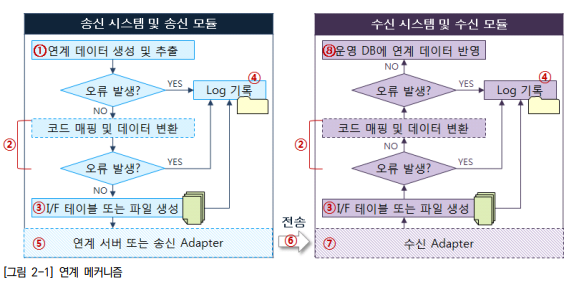

연계 메커니즘 송신 시스템 및 수신 시스템(출처:ncs 학습모듈)

연계 메커니즘 송신 시스템 및 수신 시스템(출처:ncs 학습모듈)



1. 송신 시스템

운영 데이터베이스(DB: Database), 애플리케이션(AP: Application)으로 부터 연계 데이터를 인터페이스 테이블(I/F Table: Interface Table) 또는 파일(File - xml, csv, text)로 생성하여 송신한다.



2. 수신 시스템

수신한 인터페이스 테이블 또는 파일(File)의 데이터를 변환하여 운영 데이 터베이스(DB: Database)에 반영한다.



3. 중계 서버 (연계 서버)

송수신 시스템 사이에 데이터 송수신과 송수신 현황 모니터링 역할을 하는 중계(연계) 서 버를 배치할 수도 있다.

성능과 보안의 품질 특성 중 보안의 더 중요하거나 송신 시스템 이 위치한 네트워크와 수신 시스템이 위치한 네트워크가 상이한 경우 주로 설계하는 아키텍처 방식이다.





송신 시스템과 중계(연계) 서버, 수신 시스템의 각 역할이 중복되지 않도록 조정하여 아키 텍처를 설계한 후 인터페이스 테스트와 통합 테스트를 통해서 기능을 검증한다.





연계 메커니즘 연계 방식

연계 방식은 중간 매개체 없이 송신 시스템과 수신 시스템이 직접 연계되는 방식과 연계 솔루션과 같이 중간 매개체를 활용하여 연계하는 간접 연계 방식으로 분류할 수 있다.



 - 간접 연계 방식

일반적인 간접 연계 방식의 송신 시스템은 운영 데이터베이스(DB: Database)에서 연계 데이터를 생성 및 변환과 송신 로그(Log)를 모니터링하는 구현 대상 모듈과 솔루션 (Solution)에서 제공하는 송수신 엔진(Engine), 어댑터(Adapter)로 구성된다. 간접 연계 방식의 수신 시스템은 데이터를 수신받아 인터페이스 테이블 또는 파일로 생성 하는 송수신 엔진(Engine), 어댑터(Adapter)와 수신된 데이터를 변환하여 운영 DB에 반 영하고, 데이터 수신 및 운영 DB 반영을 모니터링 하는 구현 모듈로 구성된다.



연계 방식 별 장단점

연계 방식별 장단점(출처:ncs학습모듈)





반응형



연계 방식 분류

연계 방식 분류(출처:ncs학습모듈)



1. 직접연계

- DB Link

- DB Connection Pool(WAS)

- JDBC

- 화면 링크(Link)

- API or Open API



2. 간접연계

- 연계 솔루션(EAI)

- Web Service/ESB

- Socket



---



내용이 생소하다가도 알고 있었던 구성요소들이 나타나면서 이해하기 쉬워지실 것 같습니다.
